红外式点型可燃气体探测器总线与分线有什么区别
栏目：气体探测器 发布时间：2021-10-19
在我们购买红外式点型可燃气体探测器的时候，会出现总线制和分线制参数选项，那么什么是总线和分线？最简单的解释总线就是采用485输出信号，分线就是采用4-20ma电流输出信号，这是直观的区别。

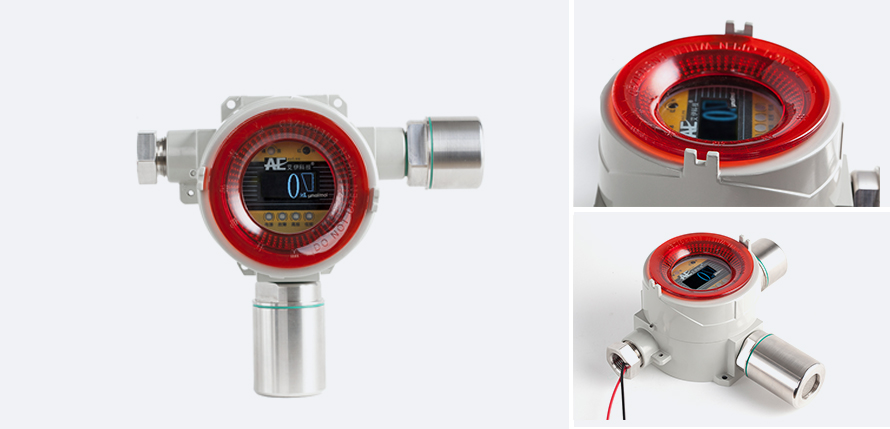

一、什么是红外式点型可燃气体探测器？
其中文章中提到点型可燃气体探测器，点型可燃气体探测器的说法来源于中华人民共和国国家标准GB15322中的称呼，主要分类有：
按照测量范围将探测器分为三种：测量范围在3%LEL~100%LEL之间的探测器、测量范围在3%LEL以下的探测器和测量范围在100%LEL以上的探测器。
按照工作方式将探测器分为两种：系统式探测器和独立式探测器。
按照采样方式将探测器分为三种：自由扩散式探测器、吸气式探测器和光纤传感式探测器。
对于可燃气体探测器，除了点型外，还有家用（独立式）可燃气体探测器、便携式可燃气体探测器和线型光束可燃气体探测器
二、如何分辨红外式点型可燃气体探测器总线制和分线制

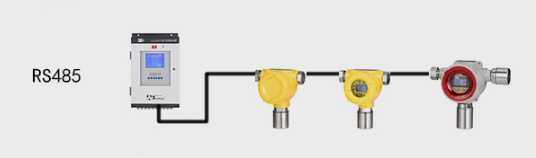

总线制的仪表主要有4条主线即：2根电源线+2根信号线，信号为RS485信号，把所有探测器全部接到报警控制器上面，可燃气体探测器为编码型。按端子标识接线即可。注意：如果距离较远可根据现场情况适当安装24V电源。布线时尽量远离有强电等干扰的地方。
总线制顾名思义，即一条线路串联起所有产品。对于总线制接线，只要配1路管线，各个设备全部跨接在这1路管线上，控制器通过检测仪的地址编码来了解各设备的所在位置及情况。
分线制有时也叫多线制，即每个检测仪配1路管线到控制器，控制器对各设备位置一目了然。
红外式点型可燃气体探测器总线和分线除了在接线方式上不一样外，在其他很多地方都有差别，如总线制通讯为RS485信号，而分线制为4-20mA信号；总线制为4线制，分线制多为3线制（2线制极少）等等。其实分辨总线和分线最简单的一点是看控制器接线端子。如果接入为4芯线且线缆数远少于气体检测仪数量，肯定是总线制。如果接入为3芯线且线缆数量等于气体检测仪数量，则为分线制接线。
