可燃气体探测器在安装时，由于数据传输不同，有不同的接线方式。可燃气体探测器的安装主要分两种形式，总线制安装和三线制安装。那么这两种形式的可燃气体探测器是如何接线安装的呢？下面艾伊科技为您详细介绍。

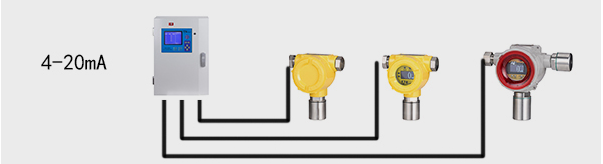

可燃气体探测器三线制接线方式主要4-20mA信号输出的仪表，所谓三线制也就是可燃气体探测器输入端口为V,S,G这样的三种线制的接线端。S为单独的模拟量信号输出端4-20mA的正向信号端I+, 那它的负极端就是我们共用的G了。在S与G端之间形成了随气体浓度大小而变化的4-20mA的电流信号输出与浓度数值成正比例关系。我们远程的主机或者是其他采集信号模块接受到电流大小的变化来显示对应浓度值，所以我们在现场施工上也是需要使用采用屏蔽线，防止线路干扰而带来的电流突变而影响到气体探测器控制主机的数据显示与现场检测的仪表不对等。具体的三线制设计电路施工图如下，我们可以看到从主机内部拉出一条三线电缆，有对应的V,S,G,在仪表这端也有对应的三个端子，一一对号接入即可。与两制就多了一根芯，三线制的优势就是在于供电与信号分离，仪表功耗大小与信号输出无关。也不会因仪表使用和工作时有自身功耗增加变化而导致输出电流信号的不稳定。

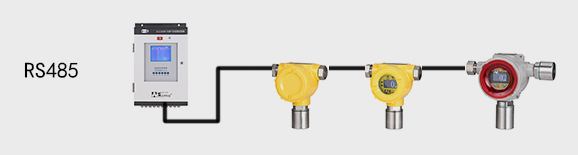

可燃气体探测器的总线制主要是RS485信号输出的仪表，输出端子为V、A、B、G四种线制的接线端子，这个RS485通讯线上必须要采用屏蔽双绞线。在接线时，从主机处拉出了一条四芯线缆，仪表电源接入对应的供电端子上，在通讯端口上所有不管是哪一个气体检测仪厂家的产品都是能找到A+, B-或者标着RS485+ RS485-等字样标识的功能端子。利用专用线缆接入与主机对应的A+,B-的信号端。其他仪表依次并入此主线上，形象比喻为手拉手的接线模式。
